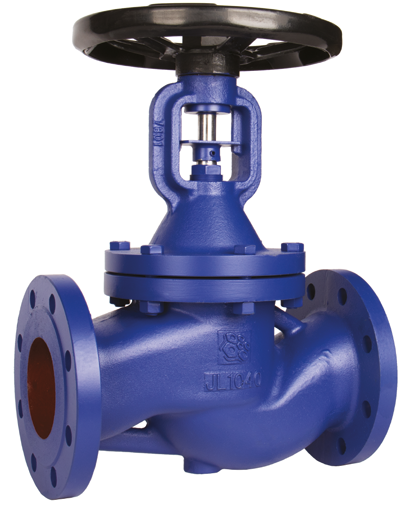

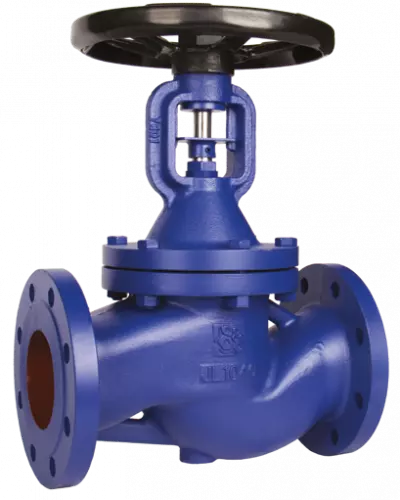

Вентиль с сильфонным уплотнением
Наличие: В наличии
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
ОПИСАНИЕ:
Вентиль запорный фланцевый с сильфонным уплотнением является арматурой общего назначения, используются в различных отраслях в качестве запорного устройства. Уплотнением по штоку является сильфон из нержавеющей стали. Данный тип вентиля в процессе работы не требует сервисного обслуживания, т.к. в нем используется сильфонное уплотнение.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Вентиль запорный фланцевый с сильфонным уплотнением применяется в системах холодного и горячего водоснабжения, пар, нейтральные среды, на слабых кислотах и щелочах.
МАТЕРИАЛЫ КОНСТРУКЦИИ:
- Корпус: Серый чугун
- Крышка: Серый чугун
- Клапан, шток: Нержавеющая сталь
- Седло: Нержавеющая сталь
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Ду, мм | Размеры, мм | Масса, кг | ||
| L | H | D | ||
| 15 | 130 | 167 | 95 | 3,1 |
| 20 | 150 | 167 | 105 | 3,9 |
| 25 | 160 | 175 | 115 | 5,1 |
| 32 | 180 | 186 | 140 | 8 |
| 40 | 200 | 220 | 150 | 9,9 |
| 50 | 230 | 239 | 165 | 14,2 |
| 65 | 290 | 266 | 185 | 20,4 |
| 80 | 310 | 317 | 200 | 28,8 |
| 100 | 350 | 339 | 220 | 38 |
| 125 | 400 | 411 | 250 | 58 |
| 150 | 480 | 441 | 285 | 75 |
| 200 | 600 | 499 | 340 | 122 |
| 250 | 730 | 530 | 405 | 208 |
| 300 | 850 | 640 | 460 | 350 |
KV (М³/Ч) ВЕНТИЛЯ ЗАПОРНОГО
| DN | Kv (м³/ч) |
| 15 | 5,9 |
| 20 | 7,4 |
| 25 | 13 |
| 32 | 18 |
| 40 | 30 |
| 50 | 41 |
| 65 | 79 |
| 80 | 115 |
| 100 | 181 |
| 125 | 225 |
| 150 | 364 |
| 200 | 690 |
| 250 | 1010 |
| 300 | 1460 |
Характеристики
| Температура рабочей среды не более, °С: | +250°С (кратковременно +300°С) |
| Присоединение | фланцевое |
| Максимальное давление, PN: | 16 бар |
